Фары Geely Atlas: типы оптики, лампы и замена на LED

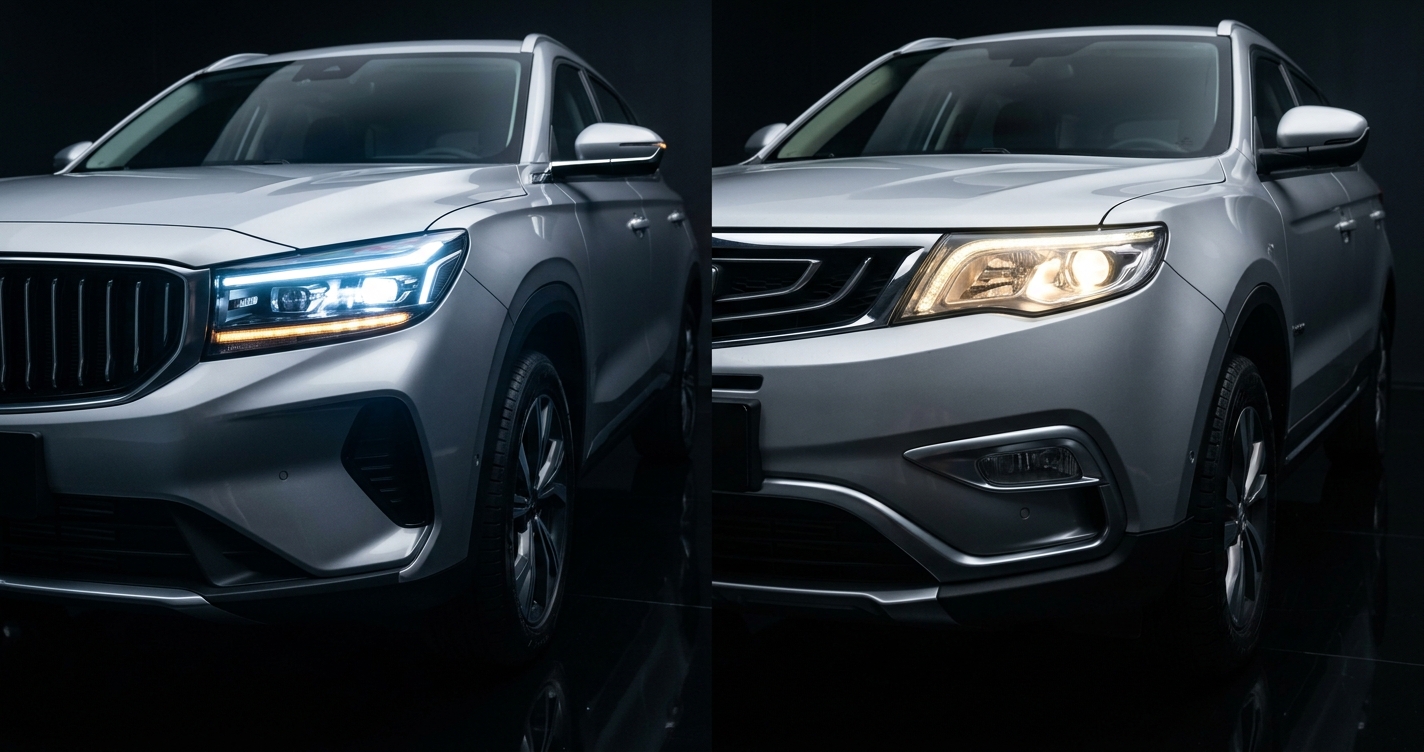

Кроссовер Geely Atlas выпускается с двумя типами головной оптики — галогеновой и светодиодной. Тип фар зависит от поколения и комплектации: первое поколение NL-3 (2018–2022) оснащалось галогенными фарами с лампами H7, а обновлённый Атлас второго поколения FX11-J1 (2023+) получил штатные LED-фары с дальностью освещения до 168 метров.
Ниже — полная таблица ламп для каждого поколения Джили Атлас, пошаговая инструкция по замене галогена на LED и актуальные цены на оригинальную оптику.
Типы фар Geely Atlas по поколениям
За время производства кроссовер Atlas сменил два поколения, и оптика в каждом принципиально отличается. Первое поколение NL-3 предлагало галогенный свет в базовых версиях и LED-фары только в топовых комплектациях 2.4L. Второе поколение FX11-J1 перешло на полностью светодиодную оптику во всех версиях.
| Параметр | Atlas NL-3 (1G) | Atlas FX11-J1 (2G) |
|---|---|---|
| Тип головной оптики | Галоген (LED — опция) | LED (штатно) |
| Ближний свет | H7 12V 55W | Светодиодный модуль |
| Дальний свет | H7 12V 55W | Светодиодный модуль |
| ДХО | Галоген или LED (по комплектации) | LED по периметру |
| Ассистент дальнего света | Нет | Да |
| Дальность освещения | Стандартная | До 168 м |
| Годы выпуска | 2018–2022 | 2023+ |
Geely Atlas NL-3 первого поколения комплектовался галогенными фарами с цоколем H7 для ближнего и дальнего света. Передний габарит — лампа W5W T10 мощностью 5 Вт, указатель поворота — светодиод жёлтого цвета. Дневные ходовые огни различались по комплектациям: галогеновые P21W на версиях Base и Comfort 2.0 6MT, галогеновые H8 35W в бампере на 1.8T AT, светодиодные мощностью около 4W на топовых 2.4L Comfort и Luxury.
Кроссовер Atlas второго поколения получил штатные светодиодные фары, которые входят в число самых тонких в автомобильной индустрии. При запуске двигателя сегменты головной оптики исполняют световую анимацию. Ходовые огни выполнены как контурная линия по периметру передней части автомобиля. Ассистент автопереключения дальнего света позволяет освещать дорогу на расстояние до 168 метров. Задние светодиодные фонари дополняют облик уникальным световым рисунком.
Полная таблица ламп Geely Atlas NL-3
Все цоколи и мощности ламп Атласа первого поколения собраны из руководства по эксплуатации и опыта владельцев. Информация актуальна для всех комплектаций NL-3.
| Позиция | Цоколь | Мощность | Кол-во |
|---|---|---|---|
| Ближний свет | H7 | 12V 55W | 2 |
| Дальний свет | H7 | 12V 55W | 2 |
| Передний габарит | W5W T10 | 5W | 2 |
| Указатель поворота (передний) | LED | — | 2 |
| Повторитель поворота (зеркало) | LED | 1.1W | 2 |
| ДХО (2.0 6MT Base/Comfort) | P21W | 21W | 2 |
| ДХО (1.8T AT) | H8 | 12V 35W | 2 |
| ДХО (2.4L Comfort/Luxury) | LED | ~4W | 2 |
| Задний ход | W16W T15 | — | 2 |
| Задний поворотник | WY21W | 12V 21W | 2 |
| Задний ПТФ | P21W | 12W | 1 |
| Подсветка номера | W5W T10 | — | 2 |
| Освещение салона | W5W T10 | — | 4 |
| Подсветка бардачка | C5W | 12V 31mm | 1 |
| Дверные лампы | W5W | 12V | 4 |
Особенность работы ДХО на Geely Atlas NL-3: при включении указателя поворота оба фонаря дневных ходовых огней гаснут. Этот алгоритм заложен штатно и не меняется программно.
Замена галогеновых фар на LED (Geely Atlas 1G)
Многие владельцы Атласа первого поколения недовольны яркостью штатного галогенного света. Полная замена фар на оригинальные LED-модули — радикальное решение проблемы. Комплект включает 2 фары (левую и правую) и 2 кабеля-переходника для подключения к штатной проводке.
На AliExpress оригинальные LED-фары для Atlas NL-3 не продаются. Заказывать нужно через TaoBao с доставкой через посредника. Стоимость комплекта с доставкой в Россию составляет около 35 000 рублей. Артикул правой фары GEELY: 01729089.
Пошаговый процесс установки:
- Открыть капот и снять пластиковые накладки моторного отсека. Скинуть клемму аккумулятора
- Частично снять чёрные накладки над арками колёс — клипсы-защёлки часто ломаются, заранее купить запасные
- Открутить винты фальшрадиаторной решётки и бампера, снять бампер с защёлок. Не отсоединять проводку парктроников и ДХО — подставить опору под бампер
- Отсоединить фишки с фар, открутить крепёжные винты, снять старые галогенные фары
- Перенести нижнюю накладку со старых фар на новые LED-модули, установить на место
- Подключить через кабели-переходники. Провод с маркировкой ACC+ можно оставить подключённым к линии ДХО
- Собрать бампер в обратном порядке и отрегулировать световые границы фар на стенде
Вся процедура занимает около 5 часов, из которых большая часть уходит на демонтаж и установку бампера.
Замена ламп, расположенных в зоне моторного отсека, сопряжена с дополнительными трудностями и риском, поскольку в моторном отсеке имеются многочисленные горячие и движущиеся детали. Для замены ламп обратитесь в авторизованный сервисный центр Geely.
Руководство по эксплуатации Geely Atlas NL-3
После установки LED-фар поворотники начинают моргать слишком быстро — система воспринимает изменённую нагрузку как перегоревшую лампу. Для исправления нужен диагностический сканер Launch. Путь в меню: Система управления кузовом (BCM) → Функция записи данных (пароль NL3) → Конфигурация переднего поворотника → переключить в «высокую конфигурацию». В поворотниках LED-фар установлены обычные оранжевые лампочки — их можно дополнительно заменить на светодиодные.
Замена ламп ближнего света на LED H7
Если полная замена фар кажется слишком дорогой или трудоёмкой, есть бюджетный вариант — установка LED-ламп H7 в штатные галогенные фары. Светодиодные лампы дают более плотный и равномерный свет по сравнению с галогеном, при этом ошибок на приборной панели Джили Атлас после замены не появляется.
Выбор LED-ламп для линзованных фар — критически важный момент. Фары Atlas NL-3 оснащены линзами, и обычные LED-лампы с неправильным расположением светодиодов нарушают распределение светового пучка. Это приводит к ослеплению встречного транспорта. Для линзованных фар подходят только специализированные LED-лампы, у которых расположение светодиодных чипов точно повторяет геометрию нити накала галогенной лампы H7.
Проверенные модели для Geely Atlas NL-3:
- Philips Ultinon Pro9000 LED H7 — 5800K, активное охлаждение вентилятором
- Osram LEDriving HL H7 — 6000K, компактный радиатор
- Narva Range Power LED H7 — 6000K, бюджетный вариант
- Для габаритов W5W — Philips Ultinon LED 6000K (арт. 11961ULWX2) или Narva Range Power LED W5W T10 12V 0.6W 6000K
Установка занимает 20–30 минут: снять пластиковые накладки под капотом (осторожно с пистонами — часто ломаются, из 6 штук обычно 3–4 выходят из строя), снять крышки фар, извлечь галогенные лампы и вставить LED. После замены рекомендуется проверить регулировку на стенде — услуга стоит 300–500 рублей и гарантирует, что свет не слепит встречных.
Стоимость оригинальных фар Geely Atlas
Цены на оригинальные фары существенно различаются для первого и второго поколений кроссовера. Ниже — актуальные данные по оригинальным запчастям Geely.
| Запчасть | Артикул | Цена, руб. |
|---|---|---|
| Фара передняя правая LED (2G) | 7051052300 | от 159 205 |
| Фара передняя левая LED (2G) | 7051052500 | от 69 203 |
| Фара центральная (2G) | 7051052700 | от 32 263 |
| Комплект LED-фар (1G, TaoBao) | — | ~35 000 |
Стоимость оригинальных фар Geely Atlas, руб.
Разница в цене правой и левой фар Atlas FX11-J1 обусловлена конструктивными особенностями: правая фара технически сложнее и включает дополнительные электронные компоненты. Наличие на складах также влияет на стоимость — левые фары бьются реже и чаще доступны.
Комплект LED-фар для первого поколения из Китая через TaoBao — в 4,5 раза дешевле одной только правой фары второго поколения. Но к стоимости комплекта для NL-3 нужно добавить расходы на запасные клипсы бампера и диагностику Launch для перенастройки BCM.
ДХО и противотуманные фары
Дневные ходовые огни на Geely Atlas реализованы по-разному в зависимости от поколения и комплектации. На первом поколении NL-3 существует три варианта: галогеновые ДХО с лампой P21W мощностью 21W на версиях Base и Comfort с мотором 2.0 и механикой, галогеновые ДХО с лампой H8 35W в бампере на версиях 1.8T с автоматом (при этом основной блок ДХО в виде «реснички» интегрирован в головную фару), и светодиодные ДХО мощностью около 4W на топовых 2.4L Comfort и Luxury.
На Atlas второго поколения дневные ходовые огни полностью светодиодные и выполнены как контурная линия, обрамляющая периметр передней части. Они включены в единый блок со штатными LED-фарами.
Противотуманные фары на NL-3 установлены в бампере на комплектациях с мотором 1.8T и автоматической трансмиссией. Задний противотуманный фонарь — один, с лампой P21W мощностью 12W.
